3. ПРОСТЫЕ МЕХАНИЗМЫ. "ЗОЛОТОЕ ПРАВИЛО МЕХАНИКИ"

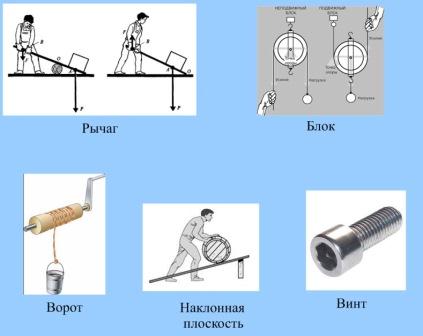

Простыми механизмами называют рычаг, блок, ворот, наклонная плоскость, клин, винт:

РЫЧАГ

Рычаг представляет собой твердое тело, которое может вращаться вокруг неподвижной опоры.

Кратчайшее расстояние между точкой опроры и прямой, вдоль которой действует на рычаг сила, называется плечом силы.

Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил.

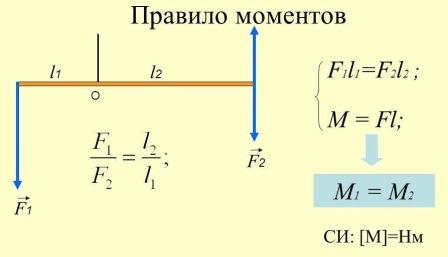

ПРАВИЛО МОМЕНТОВ

Произведение модуля силы, вращающий тело, на ее плечо называется моментом сил. Он обозначается буквой М.

момент силы характеризует действие силы и показывает что оно зависит одновременно и от модуля силы, и от ее плеча. Дверь тем легче повернуть, чем дальше от оси вращения приложена сила. Гайку легче отвернуть длинным ключом, чем коротким.

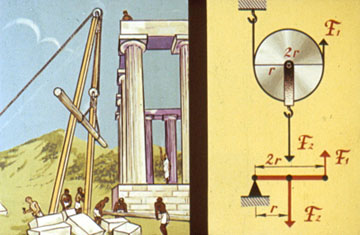

БЛОК

Блок делится на два вида: подвижный и неподвижный

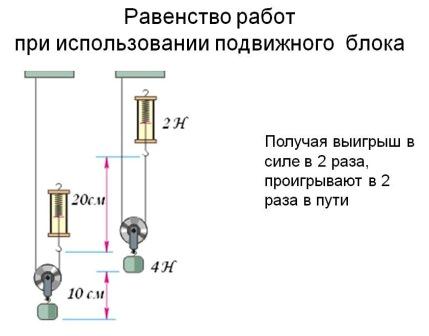

Подвижный блок дает выигрыш в два раза:

Неподвижный блок выигрыша в силе не дает, но позволяет менять направление силы:

"ЗОЛОТОЕ ПРАВИЛО МЕХАНИКИ"

ЗАДАЧИ

1. На меньшее плечо рычага действует сила 300 Н, на большее - 20 Н. Длина меньшего плеча 5 см. Определите длину большего плеча.

2. На концах рычага действуют силы 40 Н и 240 Н, расстояние от точки опоры до точки приложения меньшей силы 6 см. Определите длину рычага, если рычаг находится в равновесии.

3. На рычаг действует сила 5 Н. Плечо этой силы 10 см. определите момент силы, действующей на рычаг.

4. Груз какого веса сможет поднять мальчик весом 400Н с помощью подвижного блока?

5. С помощью подвижного блока подняли груз на высоту 10 м, прилагая при этом силу 120 Н. Какая работа была совершена при этом?
